DSP 2x2 MIMO AD9361

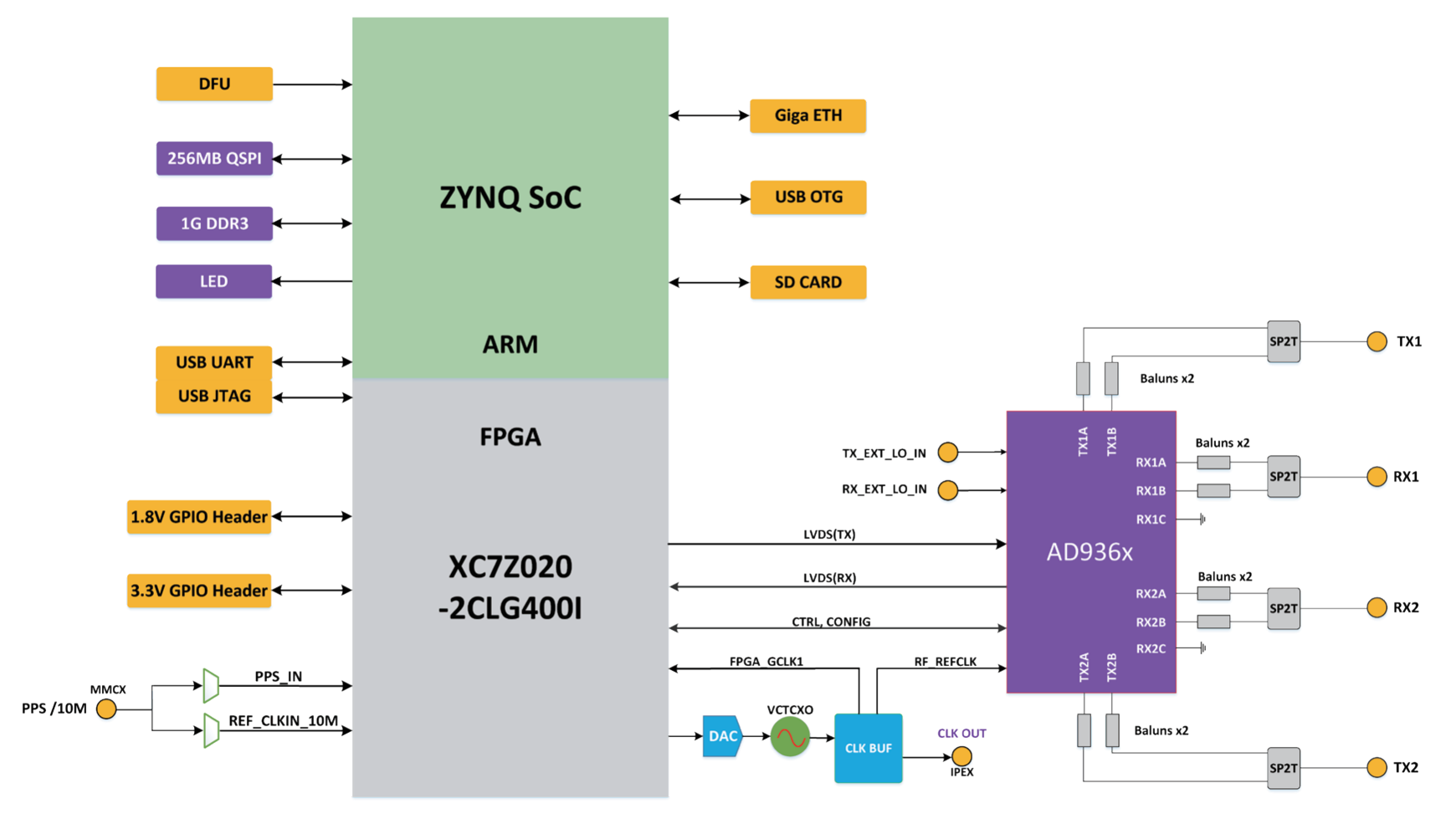

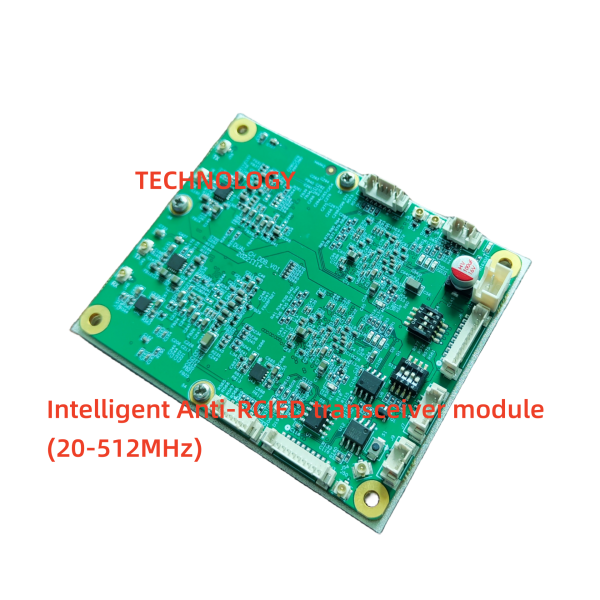

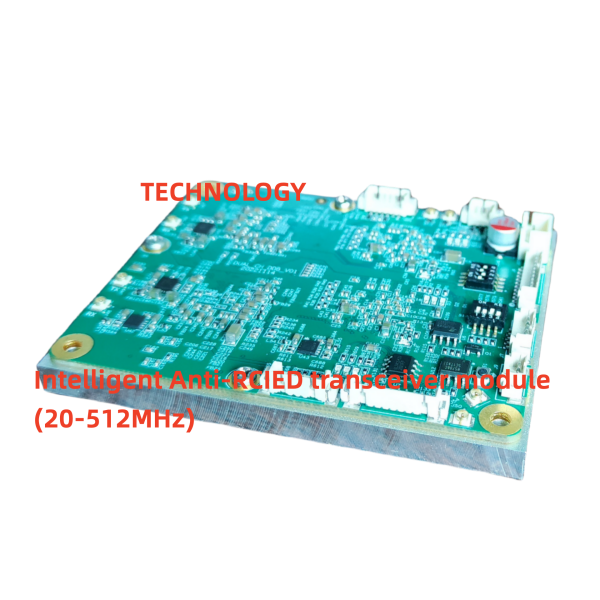

ANTSDR fornisce una radio portatile, autonoma definita da software. La soluzione di radiofrequenza utilizza il trasmettitore agile RF AD9361 di Analog Devices. L'AD9361 supporta 2x2 MIMO e può fornire una larghezza di banda istantanea fino a 56 MHz, con un intervallo di frequenza da 70 MHz a 6 GHz, che copre la maggior parte delle bande di frequenza applicative. Il processore a banda base utilizza il SoC Xilinx Zynq 7020 per fornire calcolo accelerato FPGA e consente un funzionamento indipendente tramite una CPU ARM dual-core.

ANTSDR fornisce l'interfaccia API ADI IIO, è compatibile con Pluto SDR e può supportare il software open source SDR mainstream, GNU Radio, Matlab Simulink, GQRX, SDR angel, GNSS SDR, ecc., il che facilita notevolmente agli utenti la rapida distribuzione del design

Specifica

RFC 2x2 MIMO

Potenza di trasmissione -3 dBm (dipendente dalla frequenza)

Accettare figura di rumore <8dbm

Intervallo di frequenza: 70 MHz~6 GHz

ADC: 12bit 61.44MS/s

DAC:12bit 61.44MS/s

Larghezza di banda di trasmissione in tempo reale:10MSPS

Informazioni per l'ordinazione

ANTSDR-9361: IC RF ：AD9361

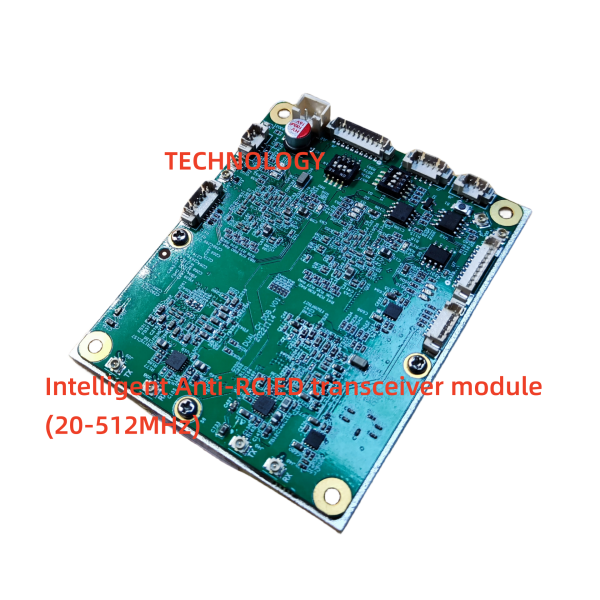

ANTSDR-9363: IC RF ：AD9363

Parametri

RFIC

ADI AD9361/ AD9363, 2x2 MIMO

Intervallo di sintonizzazione:AD9363: 325 MHz - 3.8 GHz, AD9361: 70 MHz - 6 GHz

Larghezza di banda RF: AD9363: 200 KHz - 20 MHz, AD9361: 200 KHz - 56 MHz

CHIPSET A BANDA BASE:

Xilinx ZYNQ 7020 ，Cortex-A9

1GByte DDR3 RAM. 256Mbit QSPI

Connettività

4x connettori SMA

1x Ethernet Gigabit

1x slot per scheda Micro SD

1x USB-OTG

1x USB-JTAG e USB-UART

Interfacce PL GPIO

Sistema di clock

40M VCTXXO e ingresso clock di riferimento PPS/10M

L'accuratezza del clock può essere regolata in base al DAC

API

ADI IIO

Dimensione

Scheda nuda ：100*60mm

Con involucro ：107.5*64.5*23mm

Alimentazione

USB Tipo-C

e310 supporta molte comunità e software open source, come open wifi, srs RAN, ecc. Supporta la personalizzazione OEM, incluse le modifiche di dimensioni e configurazione, e la personalizzazione può essere soggetta a quantità minime di ordine.

Specifica

RFC 2x2 MIMO

Potenza di trasmissione -3 dBm (dipendente dalla frequenza)

Accettare figura di rumore <8dbm

Intervallo di frequenza: 70 MHz~6 GHz

ADC: 12bit 61.44MS/s

DAC:12bit 61.44MS/s

Larghezza di banda di trasmissione in tempo reale:10MSPS

Informazioni per l'ordinazione

ANTSDR-9361: IC RF ：AD9361

ANTSDR-9363: IC RF ：AD9363

Parametri

RFIC

ADI AD9361/ AD9363, 2x2 MIMO

Intervallo di sintonizzazione:AD9363: 325 MHz - 3.8 GHz, AD9361: 70 MHz - 6 GHz

Larghezza di banda RF: AD9363: 200 KHz - 20 MHz, AD9361: 200 KHz - 56 MHz

CHIPSET A BANDA BASE:

Xilinx ZYNQ 7020 ，Cortex-A9

1GByte DDR3 RAM. 256Mbit QSPI

Connettività

4x connettori SMA

1x Ethernet Gigabit

1x slot per scheda Micro SD

1x USB-OTG

1x USB-JTAG e USB-UART

Interfacce PL GPIO

Sistema di clock

40M VCTXXO e ingresso clock di riferimento PPS/10M

L'accuratezza del clock può essere regolata in base al DAC

API

ADI IIO

Dimensione

Scheda nuda ：100*60mm

Con involucro ：107.5*64.5*23mm

Alimentazione

USB Tipo-C
